Sistemas de electrobarras
Lo que suministramos
- Tramos rectos y codos del conducto de barras
- Cajas de alimentación desde el tablero general o el transformador
- Cajas de derivación de 16 A a 1.250 A, con protección integrada opcional
- Soportes a techo, muro o estructura
- Diseño del recorrido y montaje en obra
Sistemas de electrobarras Zucchini LEGRAND, distribución eléctrica de media y alta potencia hasta 6.300 A
Sistemas de distribución eléctrica en conducto de barras para plantas industriales, centros comerciales, edificios corporativos y vivienda multifamiliar de alta densidad. Energizar se encarga del diseño, el suministro y el montaje, en alianza con LEGRAND, marca de electrobarras Zucchini.
Características del producto
Qué es un sistema de electrobarras

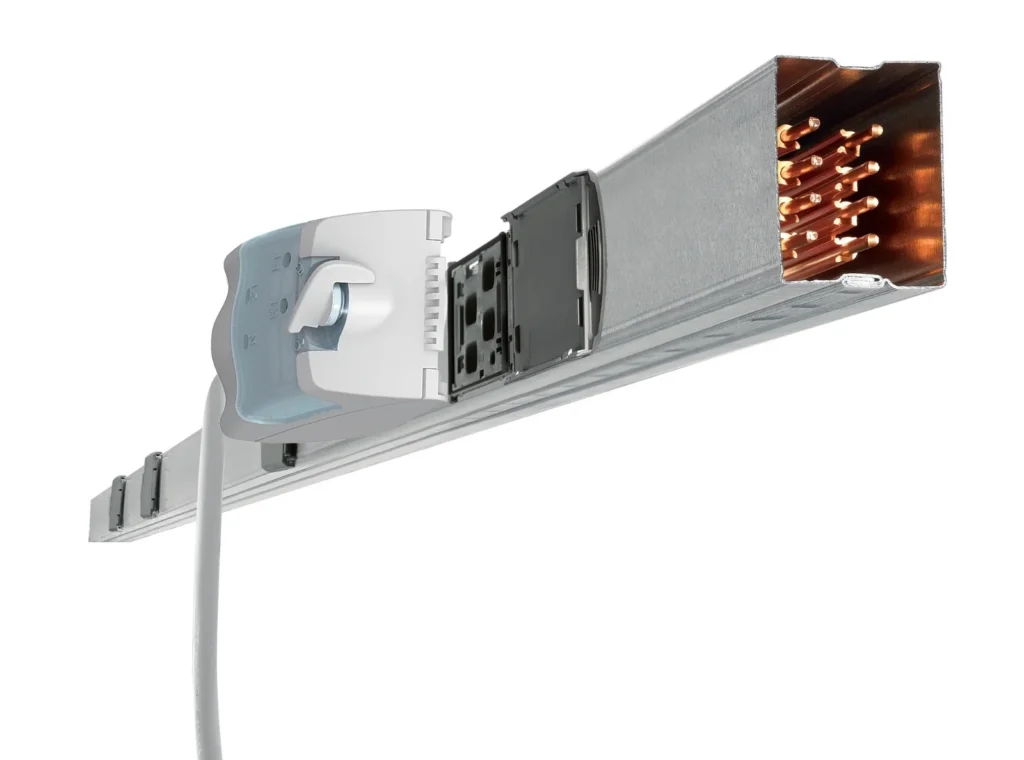

Un sistema de electrobarras, también llamado conducto de barras o busway, lleva la energía desde el tablero general hasta las cargas por medio de barras conductoras encerradas en una carcasa metálica, en lugar de cables tendidos sobre bandejas. Se monta por tramos prefabricados que se unen entre sí y, a lo largo del recorrido, admite cajas de derivación que toman la energía justo donde se necesita.
Por eso se usa donde hay mucha corriente que llevar y muchos puntos de consumo en el recorrido: las plantas con líneas de producción, los centros comerciales y los edificios en altura, donde una sola electrobarra vertical alimenta piso por piso.
Partes de un sistema de electrobarras
| Parte | Qué hace |
|---|---|
| Tramos rectos | Llevan la corriente a lo largo del recorrido. Se unen con el sistema monoblock. |
| Codos y piezas de cambio de dirección | Siguen la geometría del edificio o de la planta sin interrumpir el conducto. |
| Alimentadores o cajas de entrada | Conectan la electrobarra con el tablero general o el transformador. |
| Cajas de derivación | Toman energía del conducto para una carga o un tablero de piso, de 16 A a 1.250 A, con protección integrada opcional. |
| Soportes | Fijan el conducto a techo, muro o estructura. |
Electrobarras frente a cable: cuándo conviene cada uno
La decisión depende de la corriente, de la cantidad de derivaciones y de qué tanto va a cambiar la instalación en el tiempo.
No hay una respuesta única: la definimos con el diagrama unifilar y el plano de cargas de cada proyecto.
Defina con nosotros el sistema de electrobarras de su proyecto
Envíenos el diagrama unifilar o el plano de cargas y le proponemos la configuración de tramos, derivaciones y protecciones que su proyecto necesita.
