Catálogo de celdas eléctricas de media tensión

Estas son las referencias de celdas que fabricamos en nuestra planta de Yumbo, para tensiones de 15 kV, 17,5 kV y 36 kV: celdas de protección y de entrada y salida, celda de barraje de 4 vías, celdas de medición y celdas para transformador seco. Si está empezando a especificar y necesita entender qué hace cada celda, qué tipos existen y qué exige el operador de red, vea nuestra guía de celdas de media tensión.

celdas de media tension para proteccion y entrada y salida
Aplicaciones de celdas de media tensión en subestaciones eléctricas
  • Celdas de media tensión en subestaciones eléctricas industriales y de alta demanda.
  • Celdas de media tensión para centros comerciales y edificios corporativos.
  • Celdas de media tensión en vivienda multifamiliar con cumplimiento RETIE.
  • Celdas de media tensión para proyectos de infraestructura eléctrica.

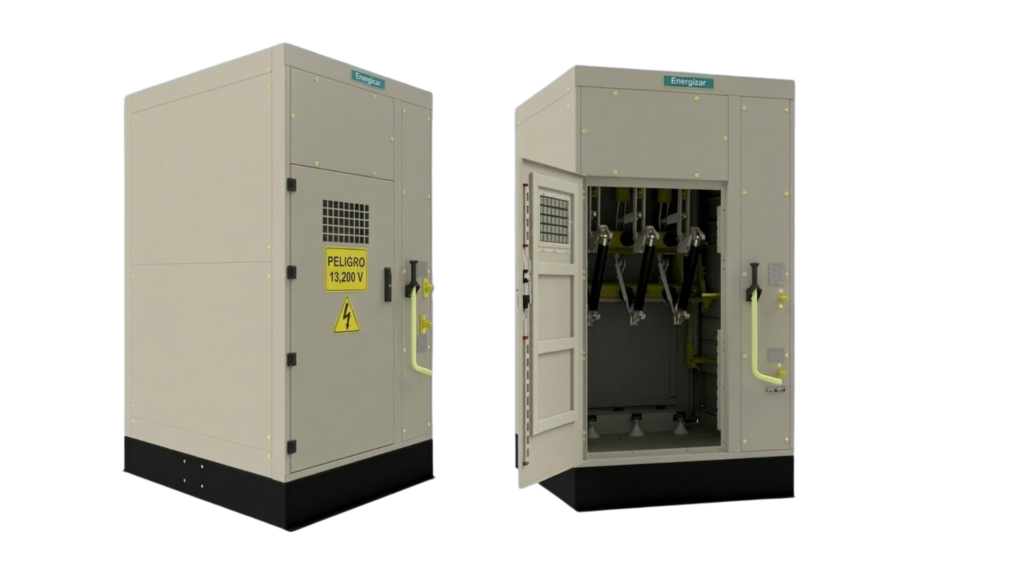

Celda de Protección EMT-SCA-17.5, celda de entrada – salida dúplex EMT-DUPLEX-17.5

Celdas metálicas para distribución secundaria en media tensión hasta 17.5 kV. Protegen subestaciones industriales, comerciales y de vivienda multifamiliar mediante seccionadores en aire.

Características del producto

  • Certificación RETIE 2024: Las celdas EMT-SCA-17.5 y EMT-DUPLEX-17.5 cuentan con certificado de conformidad expedido por CIDET, garantizando cumplimiento normativo.
  • Materiales y acabado: Fabricadas en lámina galvanizada o cold rolled, con tratamiento anticorrosivo y acabado en pintura electrostática (RAL 7032 o RAL 7035).
  • Operación segura: Incorporan mecanismo de operación externa para mayor seguridad y facilidad de uso.
  • Protección avanzada: Son resistentes a arco interno y cortocircuito, con refuerzos estructurales y sistema de alivio de presión para manejo seguro de fallas.
Ver Ficha Técnica

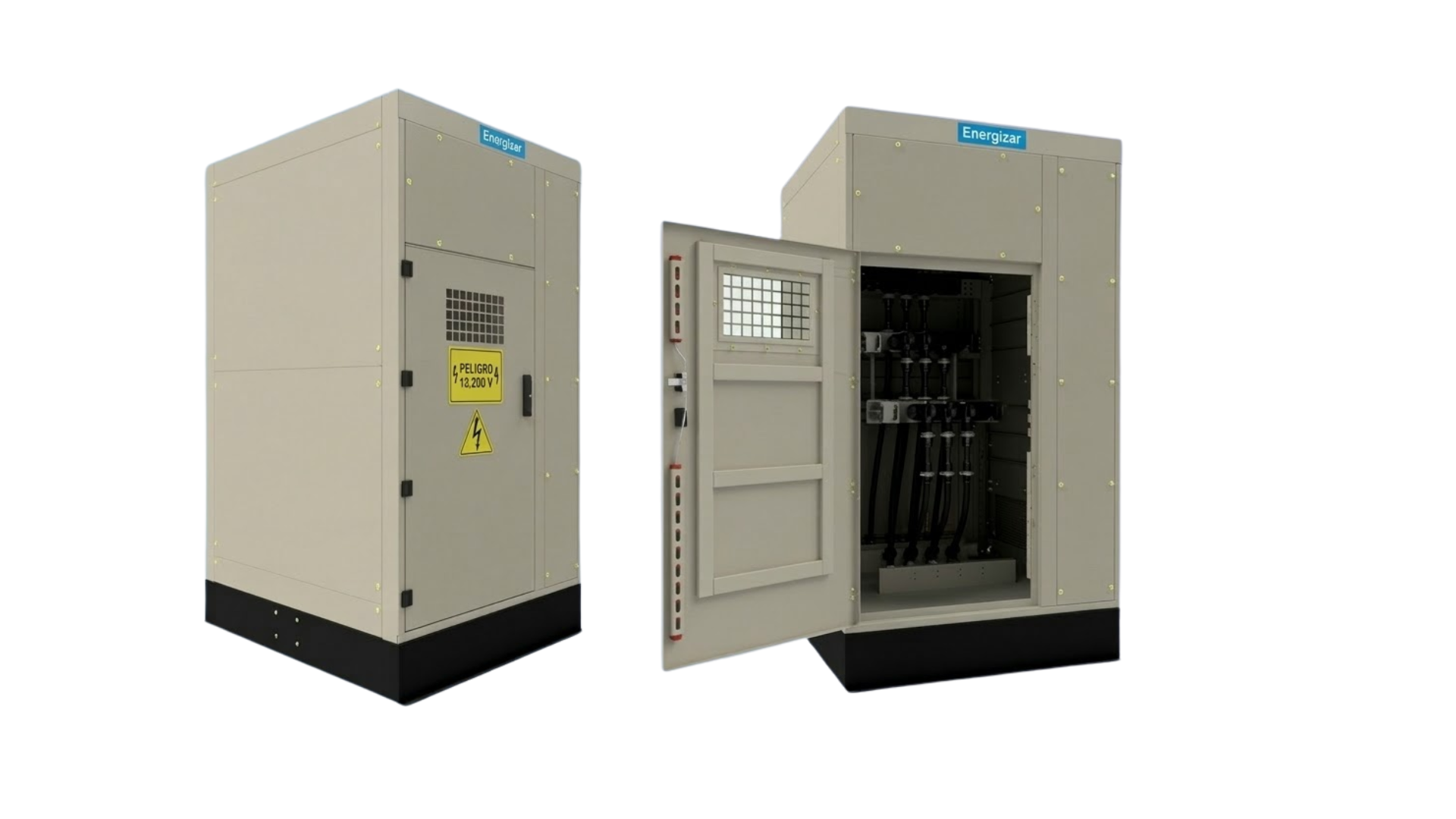

Celda barraje 4 vías para media tensión, distribución modular hasta 15 kV

Celda metálica para derivaciones en sistemas de distribución de media tensión hasta 15 kV. Permite seccionalizar, establecer anillos y empalmes, facilitando el mantenimiento de subestaciones en centros comerciales, vivienda multifamiliar y edificios.

Características del producto

  • Certificación RETIE 2024: Cumple normativa con certificado de conformidad expedido por CIDET.
  • Materiales y acabado: Lámina tratada anticorrosiva con pintura electrostática RAL 7032 o 7035.
  • Configuración eléctrica: Barraje de 4 vías con codos aislados de 200 A a 15 kV.
  • Alta seguridad: Resistente a arco interno y cortocircuito con sistema de alivio de presión.
  • Estructura: Celda metálica robusta de 2000 x 1100 x 1200 mm.
  • Elementos funcionales: Incluye ventana en vidrio templado, puesta a tierra y cerradura con portacandado.
Ver Ficha Técnica
celda barraje4 vias para media tension distribucion modular hasta15kv
Aplicaciones de celdas de media tensión en subestaciones eléctricas
  • Celdas de media tensión para derivación y seccionamiento en subestaciones eléctricas.
  • Celdas de media tensión en centros comerciales y edificios corporativos.
  • Celdas de media tensión en vivienda multifamiliar y redes urbanas.
  • Celdas de media tensión para anillos eléctricos y continuidad de servicio.
celdasDeMediaTensionYproteccion Energizar 1
Aplicaciones de celdas de media tensión en medición y protección
  • Celdas de media tensión para medición de energía en subestaciones eléctricas.
  • Celdas de media tensión en industrias y centros comerciales.
  • Celdas de media tensión en edificios y vivienda multifamiliar.
  • Celdas de media tensión para sistemas de protección con seccionadores y control de consumo.

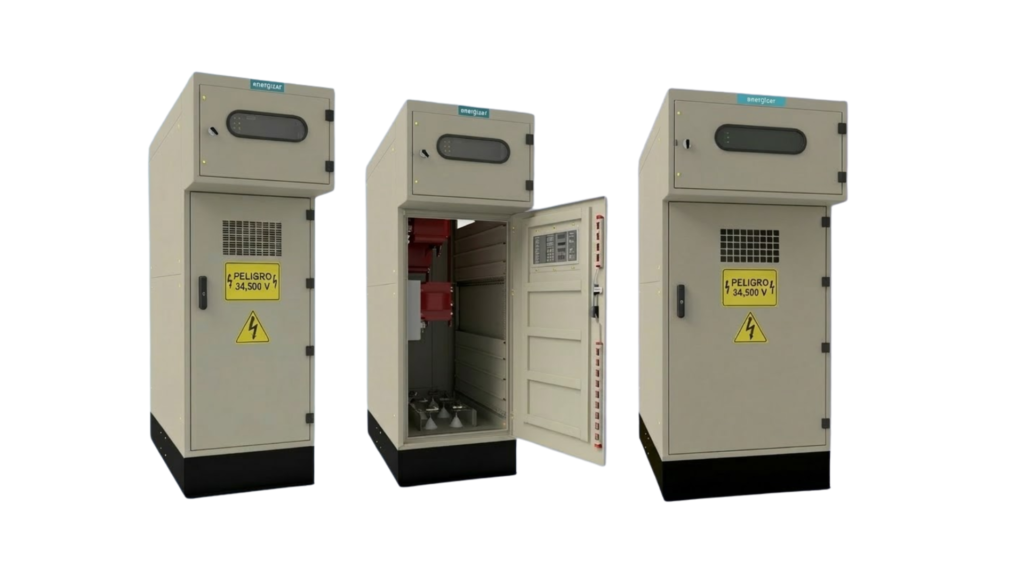

Celda de medición EMT-MD-17.5, EMT-MD-36
Celda de protección – medición EMT-SCA-MD-17.5

Celdas metálicas para medición de energía y protección simultánea en sistemas de media tensión hasta 36 kV. Incluyen transformadores de medida, compartimento de baja tensión para medidor de energía y bloque de pruebas.

Características del producto

  • Versiones disponibles: Modelos para 17.5 kV y 36 kV (EMT-MD-17.5, EMT-MD-36 y EMT-SCA-MD-17.5).
  • Capacidad eléctrica: Corriente hasta 400 A y soporta cortocircuito de 16 kA por 1 s.
  • Medición integrada: Incluye transformadores de medición de 2 o 3 elementos para alta precisión.
  • Inspección segura: Visor en policarbonato de 3 mm y ventana en vidrio templado de 5 mm.
  • Protección avanzada: Diseño a prueba de arco interno y cortocircuito con alivio de sobrepresión.
Ver Ficha Técnica

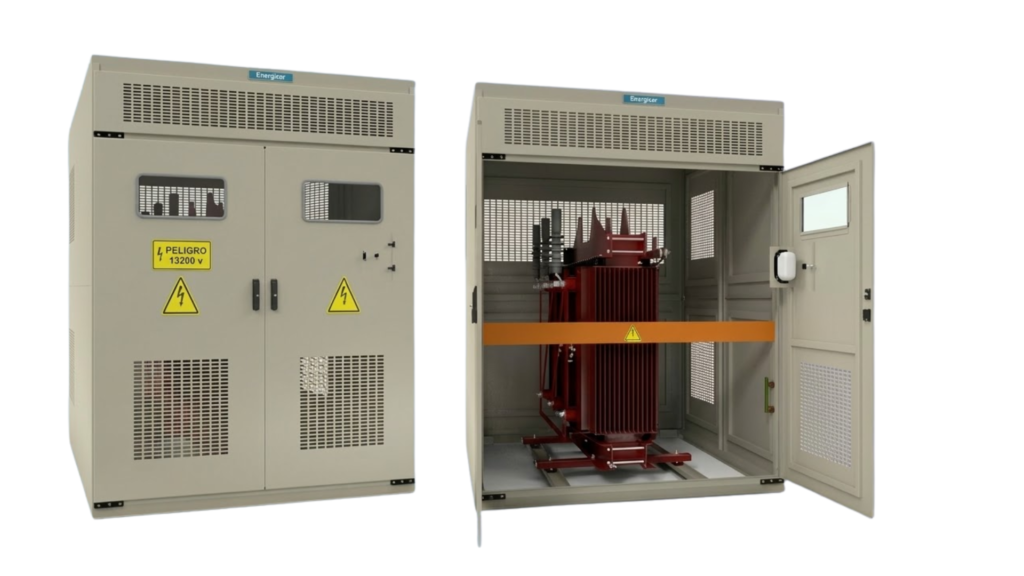

Celda para transformador seco EMT-TR-17.5, EMT-TR-36

Celdas metálicas para alojar transformadores de potencia tipo seco en media tensión hasta 36 kV, con potencia máxima de 10.000 kVA. Reducen los niveles de tensión para alimentar tableros de baja tensión en subestaciones industriales, comerciales y de vivienda multifamiliar.

Características del producto

  • Capacidad y certificación: Opera a 17.5 kV o 36 kV hasta 10.000 kVA, con certificación RETIE 2024 / CIDET.
  • Iluminación e inspección: Sistema LED interno con ventanas en policarbonato de 3 mm.
  • Ventilación: Rejillas que garantizan adecuada circulación de aire.
  • Conectividad: Interconexión MT con cable XLPE y BT en pletina de cobre electrolítico.
  • Diseño flexible: Dimensiones variables y configuración para acceso lateral o frontal del transformador.
Ver Ficha Técnica
celda para transformador seco media tension energizar 01png
Aplicaciones de celdas de media tensión para transformadores secos
  • Celdas de media tensión en subestaciones eléctricas con transformadores secos.
  • Celdas de media tensión en industrias y centros comerciales.
  • Celdas de media tensión en edificios y vivienda multifamiliar.
  • Celdas de media tensión para reducción de tensión hacia tableros de baja tensión.

¿Necesita celdas certificadas para su proyecto?

Si está evaluando opciones de celdas, nuestro equipo le asesora para elegir la referencia adecuada según su aplicación, la norma del operador de red y los requerimientos técnicos del proyecto. Para entender qué hace cada celda, vea la guía de celdas de media tensión.
