Bandejas portacables
Las bandejas portacables soportan, conducen y ordenan los conductores de potencia, control y telecomunicaciones a lo largo de una planta, un centro comercial o un edificio. Fabricamos las referencias BE, BEF y BF en lámina galvanizada, acero inoxidable o cold rolled, con certificado de conformidad bajo RETIE 2024.
Anchos de 100 a 1000 mm, capacidad de carga de 37 kg/m y certificado de conformidad expedido por el CIDET.
Definición
Qué son las bandejas portacables y para qué sirven
Una bandeja portacables es un elemento de canalización eléctrica que soporta, conduce y ordena los conductores de potencia, de control y de telecomunicaciones a lo largo de una planta industrial, un centro comercial o un edificio de vivienda multifamiliar. El cableado va tendido sobre una estructura metálica continua, anclada a techo, muro o piso, en vez de repartido en tramos de tubería embebida.
Esa diferencia tiene consecuencias prácticas. El cable queda accesible, así que un circuito se revisa, se sustituye o se refuerza sin romper obra civil. El trazado queda visible y documentado, lo que simplifica el trabajo de quien reciba la operación años después. La capacidad además se amplía: si entra una línea nueva, hay espacio libre en la misma bandeja o se agrega un tramo, sin rediseñar la canalización completa.
La bandeja cumple también una función térmica que se subestima al especificar. Un conductor de potencia disipa calor, y la ventilación alrededor del cable influye en su capacidad de corriente. Por eso la elección entre una bandeja abierta y una cerrada cambia el comportamiento eléctrico del tramo, no solo su apariencia.

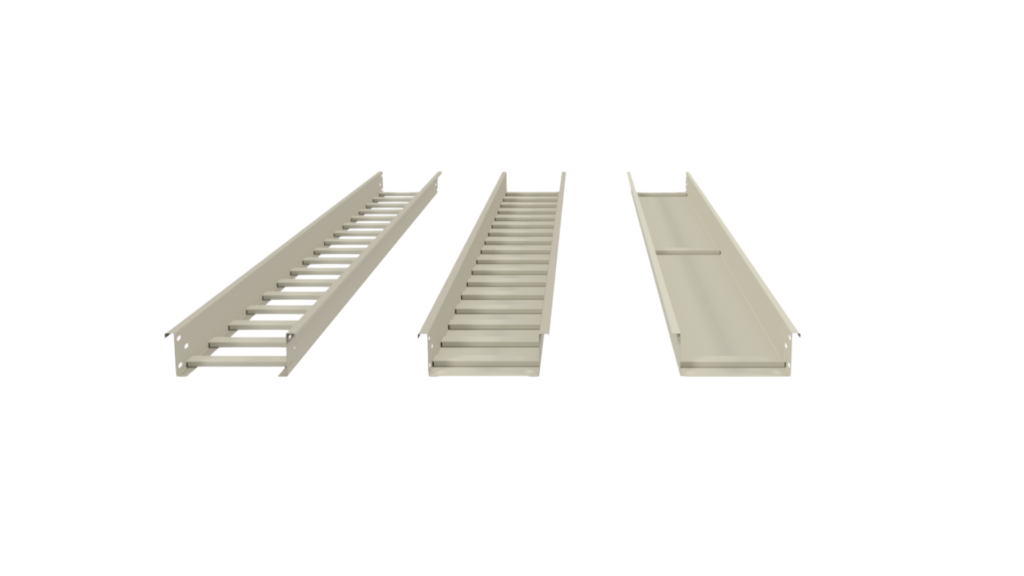

Tres referencias
Tipos de bandejas portacables
Los tipos se distinguen por lo que ocurre debajo del cable: si el fondo es abierto, cerrado o mixto. Esa sola variable define la ventilación, la protección frente a polvo y goteo, el peso del tramo y el tipo de cable que conviene tender encima. Energizar fabrica tres referencias, y el mercado colombiano maneja alguna más que conviene conocer para descartarla con criterio.
| Referencia | Configuración | Cuándo conviene | Ventilación |
|---|---|---|---|
| BE (escalera) | 17 peldaños separados 100 mm, fondo abierto | Tramos largos de potencia, cables de gran diámetro, recorridos principales | Máxima |
| BF (fondo sólido) | Un solo cuerpo, 3 peldaños distribuidos a lo largo | Cables de control e instrumentación, ambientes con polvo o goteo | Nula |
| BEF (escalera con fondo sólido) | 17 peldaños separados 100 mm más tapa inferior | Tramos que requieren protección por debajo conservando el peldañeado | Parcial |
Bandeja tipo escalera (referencia BE)
Es la configuración más usada en canalización de potencia y la que más se busca del cluster. La bandeja tipo escalera está formada por dos largueros laterales unidos por peldaños transversales: en la referencia BE de Energizar son 17 peldaños separados 100 mm entre sí a lo largo del tramo de 2.400 mm.
El fondo abierto es su razón de ser. El aire circula alrededor de cada conductor, lo que ayuda a disipar el calor que genera el cable de potencia bajo carga y evita que la temperatura del conjunto obligue a sobredimensionar calibres. La separación regular de los peldaños da además puntos de amarre predecibles cada 100 mm.
Se especifica en recorridos principales, en tramos largos entre subestación y tableros de distribución, y en trazados donde se prevean ampliaciones. Su contrapartida es que deja el cable expuesto por debajo, de modo que en zonas con goteo, polvo en suspensión o riesgo de caída de objetos conviene revisar si el proyecto pide una configuración con fondo. Puede consultar también la página de bandejas tipo escalera del catálogo.
Bandeja tipo fondo sólido (referencia BF)
La referencia BF está compuesta por un solo cuerpo, con 3 peldaños distribuidos a lo largo de la bandeja; si el proyecto lo requiere, se fabrica con más peldaños. La superficie continua protege el cable de la caída de polvo, de salpicaduras y de goteo desde arriba, y evita que un conductor de sección pequeña se deforme entre apoyos.
Es la configuración indicada para cableado de control, instrumentación y señal, donde los conductores son livianos, sensibles a la abrasión y no generan calor significativo, y para tramos que atraviesan zonas de proceso húmedo o con material particulado.
La contrapartida es la ventilación. Al cerrar el fondo se pierde la circulación de aire bajo el cable, así que apilar conductores de potencia dentro de una bandeja de fondo sólido puede obligar a corregir la capacidad de corriente en el cálculo. Cuando el trazado lleva potencia y control, la salida habitual es separarlos en bandejas distintas o usar división interna, que se fabrica bajo pedido.
Bandeja tipo escalera con fondo sólido (referencia BEF)
La referencia BEF resuelve el caso intermedio: conserva los 17 peldaños separados 100 mm de la escalera y suma una tapa inferior. El cable descansa sobre el peldañeado y queda cubierto por debajo, de modo que el tramo mantiene la lógica de amarre y de ampliación de la escalera y gana una barrera contra polvo y goteo.
Se especifica en recorridos mixtos, en tramos que pasan sobre zonas de tránsito o de proceso, y en proyectos donde el diseño exige una cara inferior cerrada sin renunciar a los puntos de fijación regulares.
Otros tipos del mercado: la bandeja tipo malla
La bandeja tipo malla es una rejilla de varillas de acero soldadas, con sección en forma de U, habitual en cableado estructurado, redes de datos y circuitos de control livianos dentro de oficinas, centros de datos y falsos techos. Su geometría abierta permite sacar cables en cualquier punto del recorrido sin accesorios, y su bajo peso simplifica el manejo en obra. A cambio admite menos carga que una bandeja de lámina, por lo que en canalización de potencia industrial se descarta con frecuencia.
El catálogo de fabricación de Energizar comprende exactamente tres referencias: BE, BEF y BF. La bandeja tipo malla queda fuera de ese catálogo y este apartado la describe únicamente como panorama del mercado.
Cómo elegir la bandeja portacables para su proyecto
La bandeja se elige a partir del cable que va a soportar y del sitio por donde va a pasar, en ese orden. Estos son los factores que definen la especificación.
Tipo y cantidad de conductores. Potencia, control, instrumentación y telecomunicaciones rara vez comparten bandeja sin separación. El número de conductores y su diámetro exterior determinan el ancho útil que hace falta y si el tramo necesita división interna.
Peso por metro. La suma del peso de los conductores tendidos define si el tramo entra dentro de la capacidad de la bandeja. Las referencias BE, BEF y BF están especificadas para 37 kg/m con una distancia máxima entre apoyos de 2,4 m: si el peso sube o la estructura no permite apoyos a esa distancia, hay que revisar el conjunto de bandeja más soporte.
Ambiente. Decide el material y el acabado. La ficha técnica define acero cold rolled bajo norma SAE J403 para uso interior y acero galvanizado bajo norma ASTM A653 para uso interior y exterior; también se fabrica en acero inoxidable cuando el ambiente lo exige. El calibre de la lámina, 18, 16 o 14, se asigna según las dimensiones del tramo, y el acabado se da con pintura electrostática en beige RAL 7032, gris claro RAL 7035 u otro color bajo pedido, sobre lámina tratada para desoxidación, desengrase y fosfatado.
Ventilación o protección. Es el eje que separa BE de BF, con BEF como punto intermedio. Un tramo de potencia bajo carga continua pide ventilación; uno de instrumentación bajo una zona de proceso pide fondo cerrado. Cuando el recorrido atraviesa ambas condiciones, la referencia cambia en ese punto y no en toda la ruta.
Trazado y crecimiento. Los cambios de dirección se resuelven con accesorios de la misma línea y acabado, porque cortar y soldar tramos rectos en obra deteriora la galvanización. Conviene además dejar reserva de ancho: una canalización dimensionada al límite obliga a montar bandeja nueva en la primera ampliación.
El dimensionamiento definitivo se resuelve en la ingeniería del proyecto, con el diagrama unifilar y el listado de conductores sobre la mesa.
Ficha técnica
Medidas de las bandejas portacables
Las bandejas portacables Energizar se fabrican dentro de estos rangos, y cada tramo se identifica con una referencia que codifica sus tres dimensiones.
| Característica | Valor |
|---|---|
| Alto (H) | 80 a 100 mm |
| Ancho (A) | 100 a 1000 mm |
| Largo (L) | 2400 mm |
| Referencia para pedido | BE-H-A-L · BEF-H-A-L · BF-H-A-L |
| Capacidad de carga | 37 kg/m |
| Distancia máxima entre apoyos | 2,4 m |
| Clase NEMA | 8AA |
| Normas | RETIE 2024 y NEMA VE-1:2017 |
La referencia de pedido se arma con el tipo seguido del alto, el ancho y el largo. Una bandeja tipo escalera de 100 mm de alto, 300 mm de ancho y 2.400 mm de largo se pide como BE-100-300-2400. Ese código es el que evita la mayoría de los errores de suministro, porque no deja el ancho a interpretación.
El ancho es la decisión que más pesa. Lo define la cantidad de conductores y su diámetro exterior, más el espacio libre que el diseño reserve para futuras líneas y para el manejo del cable durante el tendido. Los anchos de 100 a 200 mm resuelven bien circuitos de control y derivaciones; los recorridos principales de potencia suelen quedar por encima de 300 mm.
El alto y el largo tienen menos grados de libertad: entre 80 y 100 mm de alto y tramos de 2.400 mm que se empalman con placas de unión. Los datos de desempeño (37 kg/m de capacidad, 2,4 m entre apoyos y clase NEMA 8AA) son los que permiten verificar en el diseño que la bandeja aguanta lo que se le va a tender encima.
Soportes y accesorios para bandejas portacables
El conjunto lo forman tres piezas: el tramo recto, el soporte que lo sujeta y los accesorios que resuelven el recorrido. Las bandejas se suministran con las placas de unión y la tornillería necesarias para empalmar tramos consecutivos. Los soportes tipo trapecio para el montaje en sitio se fabrican bajo pedido, igual que la división interna cuando el tramo debe separar grupos de conductores.
El soporte define en la práctica la carga admisible. El dato de 37 kg/m está asociado a una distancia máxima entre apoyos de 2,4 m: si la estructura del edificio obliga a separar más los soportes, el tramo trabaja fuera de la condición para la que está especificado. Por eso la ubicación de los apoyos se define junto con el ancho, y no al llegar a obra.
Para cada tipo de bandeja se fabrican los accesorios que resuelven el trazado completo:
- Curvas horizontales, para los cambios de dirección en planta.
- Curvas verticales exteriores e interiores, para subir y bajar niveles.
- Reducciones, cuando el ancho disminuye al repartirse los circuitos.
- Tees y cruces horizontales, para las derivaciones del recorrido.
- Tapa superior y tapa inferior, cuando el tramo requiere cubierta.
Pedir estos accesorios al mismo fabricante que produce los tramos rectos mantiene el material, el calibre y el acabado uniformes en todo el recorrido.
Certificación
Norma aplicable a las bandejas portacables en Colombia
En Colombia el marco es el RETIE, el reglamento técnico del sector eléctrico colombiano, que exige que los productos usados en una canalización cuenten con certificado de conformidad expedido por un organismo acreditado. Para bandejas portacables se aplica además NEMA VE-1, la norma internacional de referencia del producto.
Las bandejas portacables tipo escalera, escalera con fondo sólido y fondo sólido de Energizar, referencias BE, BEF y BF, cuentan con Certificado de Conformidad de Producto conforme al RETIE 2024 y a NEMA VE-1:2017, expedido por el CIDET. Esa es la certificación que aplica a esta línea de producto, y es distinta del certificado que ampara otras líneas del portafolio: cada familia tiene su propio alcance, su propio organismo y su propio documento, y no son intercambiables.
A la certificación del producto se suman las normas del material con el que se fabrica:
| Material | Norma | Uso recomendado |
|---|---|---|
| Acero cold rolled | SAE J403 | Interior |
| Acero galvanizado | ASTM A653 | Interior y exterior |
La clase NEMA 8AA es el otro dato normativo que conviene revisar en el diseño, porque expresa la combinación de carga y distancia entre apoyos bajo la que se clasificó el producto.
Para quien especifica, la consecuencia es concreta. Ante una inspección RETIE, el certificado de conformidad del producto se solicita como parte del expediente del proyecto. Comprar bandeja sin ese respaldo traslada el problema al final de la obra, cuando el costo de reemplazar un trazado completo ya no es comparable con el ahorro inicial. Los certificados y las fichas técnicas se entregan con el suministro y se pueden solicitar antes de comprar.
Bandejas de fabricación propia frente a bandejas de catálogo
En el mercado colombiano la mayoría de la bandeja portacables se compra a distribuidores y tiendas que revenden producto terminado, con las medidas y los acabados que traiga el proveedor. Comprarle a quien fabrica cambia cuatro cosas del proyecto.
El ancho y el acabado se ajustan al proyecto. Dentro del rango de 100 a 1000 mm, el ancho se fabrica según lo que pida el cálculo, con el calibre que corresponda y en el color RAL que defina el proyecto. Cuando el ancho lo impone el catálogo, la salida habitual es sobredimensionar o montar una segunda bandeja.
Los accesorios salen del mismo proceso. Curvas, reducciones, tees y cruces se fabrican con el mismo material, calibre y acabado que los tramos rectos, así que el recorrido queda homogéneo.
Los tiempos son verificables. El cronograma se compromete sobre la carga real de planta y se puede consultar durante el proceso. Si en obra falta un tramo o se daña una pieza, se produce, sin depender de un inventario ajeno.
Hay un solo responsable técnico. Ante una duda de especificación, una discrepancia con la interventoría o un requerimiento de la inspección RETIE, responde quien fabricó el producto y tiene su certificado.
Nuestra planta está en el sector de ACOPI, en Yumbo, Valle del Cauca, y se puede visitar antes de firmar.
Bandejas portacables en proyectos industriales y comerciales
La bandeja portacables aparece en casi cualquier proyecto donde el cableado deba correr organizado y accesible: plantas industriales y de proceso, centros comerciales y retail logístico, clínicas privadas, vivienda multifamiliar y proyectos de constructoras. En todos ellos es un elemento de la canalización, no un producto suelto.
Ese es el punto donde la fabricación propia cambia el resultado. La misma empresa que produce la bandeja fabrica los tableros eléctricos de baja tensión que alimentan esos circuitos y ejecuta las obras eléctricas industriales donde se monta el trazado. Cuando el diseño, el equipo y la canalización salen del mismo responsable, el ancho de la bandeja se define contra el listado real de conductores que va a salir del tablero, y hay un solo interlocutor cuando algo hay que ajustar en obra.
Preguntas frecuentes
Cotice sus bandejas portacables con quien las fabrica
Quien fabrica la bandeja es el mismo que fabrica los tableros del proyecto y ejecuta el montaje integral, así que la canalización llega dimensionada para lo que va a alimentar. Envíenos el listado de conductores o el plano del trazado y le respondemos con una propuesta técnica. También puede hablar con un ingeniero de Energizar sobre el dimensionamiento de su trazado.
